Jak podłączyć kabel 4-żyłowy do wtyczki 5-bolcowej?

Podłączenie kabla czterożyłowego do wtyczki pięciobolcowej to jeden z tych tematów, w których pozorna prostota bywa zdradliwa. Z jednej strony jest to zadanie wykonalne i często konieczne, na przykład przy podłączaniu starszej maszyny czy urządzenia siłowego do nowego gniazda. Z drugiej każda pomyłka, zwłaszcza dotycząca przewodu ochronnego, grozi porażeniem prądem, pożarem lub zniszczeniem urządzenia. Poniżej obszerny przewodnik po tym, jak zrobić to prawidłowo, zaczynając od najważniejszego, czyli od bezpieczeństwa i od ustalenia, jaki kabel w ogóle trzyma się w ręku.

Najpierw bezpieczeństwo i kto powinien to robić

Zanim padną jakiekolwiek kolory i schematy, trzeba postawić sprawę jasno. Prace przy instalacji siłowej to nie majsterkowanie przy listwie zasilającej.

W Polsce wykonywanie połączeń w instalacjach elektrycznych powinno należeć do osoby z odpowiednimi uprawnieniami SEP, a w razie jakichkolwiek wątpliwości co do własnych kompetencji jedynym rozsądnym wyjściem jest wezwanie elektryka. Wtyczka pięciobolcowa to zwykle instalacja trójfazowa o napięciu około 400 V, przy którym błąd nie kończy się na przepalonym bezpieczniku, lecz może zagrażać życiu. Bezwzględną podstawą jest odłączenie zasilania przed rozpoczęciem pracy oraz sprawdzenie próbnikiem, że na przewodach faktycznie nie ma napięcia. Cała instalacja, do której podłączane jest urządzenie, musi mieć sprawne uziemienie i zabezpieczenie różnicowoprądowe. Poniższy opis służy zrozumieniu zasady działania, a nie zastąpieniu wiedzy i uprawnień fachowca.

Co ma w środku wtyczka 5-bolcowa

Żeby cokolwiek podłączyć, trzeba wiedzieć, do czego. Pięć bolców nie jest przypadkowe, każdy ma ściśle określoną funkcję.

Wtyczka pięciobolcowa, czyli typowa wtyczka siłowa zgodna z normą PN-EN 60309, ma trzy bolce fazowe oznaczone L1, L2 i L3, jeden bolec przewodu neutralnego oznaczony N oraz jeden bolec przewodu ochronnego oznaczony PE. Bolec ochronny jest zwykle wyróżniony, większy lub umieszczony w charakterystycznym miejscu obudowy, co zapobiega pomyłce. Oznaczenia poszczególnych zacisków znajdują się na korpusie wtyczki, a producent zwykle dołącza schemat. To właśnie obecność osobnego przewodu ochronnego odróżnia bezpieczny układ pięcioprzewodowy od starszych rozwiązań i dlatego jest tak istotna.

Kluczowe pytanie, czyli jaki masz kabel 4-żyłowy

Tu znajduje się sedno całego zagadnienia, od którego zależy poprawny schemat. Kabel czterożyłowy nie jest jednoznaczny, bo może mieć dwa zupełnie różne układy.

Pierwszy wariant to trzy żyły fazowe oraz przewód ochronny PE, czyli kabel bez przewodu neutralnego. Drugi wariant to trzy żyły fazowe oraz przewód neutralny N, czyli kabel bez osobnego przewodu ochronnego. Różnica jest fundamentalna, bo decyduje o bezpieczeństwie. Dlatego absolutnie pierwszą czynnością jest ustalenie, którą z tych żył dodatkowych ma dany kabel, a robi się to po kolorach. Mylenie tych dwóch przypadków, a zwłaszcza potraktowanie przewodu neutralnego jak ochronnego, jest jednym z najgroźniejszych błędów, jakie można tu popełnić.

Kolory żył, czyli jak rozpoznać przewody

Identyfikacja przewodów opiera się na znormalizowanej kolorystyce. Jej znajomość to absolutna podstawa bezpiecznej pracy.

Zgodnie z obowiązującymi normami przewód ochronny PE jest zawsze żółto-zielony i ten kolor nie może być używany do żadnej innej funkcji. Przewód neutralny N jest niebieski, a przewody fazowe mają kolory brązowy, czarny lub szary. Oznacza to, że kabel z żyłą żółto-zieloną to wariant z przewodem ochronnym, a kabel z żyłą niebieską, a bez żółto-zielonej, to wariant z przewodem neutralnym bez osobnej ochrony. Trzeba przy tym zachować szczególną ostrożność przy starych instalacjach, w których kolorystyka bywała inna i nie zawsze zgodna z dzisiejszymi zasadami. W razie najmniejszej wątpliwości żyły należy zidentyfikować pomiarem, a nie zakładać ich funkcję na podstawie samego koloru.

Schemat podłączenia w typowym przypadku

Najczęstszy i najbezpieczniejszy scenariusz to kabel z trzema fazami i przewodem ochronnym. Właśnie on dotyczy większości urządzeń trójfazowych, które nie potrzebują przewodu neutralnego.

W tym wariancie trzy żyły fazowe, czyli brązową, czarną i szarą, podłącza się do bolców fazowych L1, L2 i L3. Żyłę ochronną żółto-zieloną podłącza się do bolca ochronnego PE. Bolec neutralny N pozostaje w tej sytuacji wolny, bo kabel nie ma żyły neutralnej, i jest to prawidłowe. Tak podłącza się typowo silniki trójfazowe oraz wiele urządzeń siłowych, które do pracy potrzebują jedynie trzech faz i ochrony. Zasada pierwszeństwa jest tu prosta, najpierw podłącza się przewód ochronny, a dopiero potem pozostałe.

Trudniejszy przypadek, czyli kabel bez przewodu ochronnego

Sytuacja komplikuje się, gdy kabel ma żyłę niebieską, a nie ma żółto-zielonej. To przypadek, w którym najłatwiej o groźny błąd i w którym najczęściej potrzebna jest pomoc elektryka.

Najważniejsza zasada brzmi, że żyły niebieskiej, czyli neutralnej, nie wolno podłączać do bolca ochronnego PE ani traktować jej jak przewodu ochronnego. Jeśli kabel rzeczywiście nie ma osobnego przewodu ochronnego, bolec PE we wtyczce pozostaje niepodłączony, ale wówczas bezwzględnie trzeba upewnić się, że cała instalacja ma sprawne, zgodne z normami uziemienie, bo jego brak jest zagrożeniem życia. Osobnym, starszym przypadkiem jest instalacja w układzie TN-C, w której występuje przewód łączony PEN pełniący jednocześnie rolę ochronną i neutralną. Jego prawidłowe rozdzielenie na PE i N wymaga zachowania właściwej kolejności i wiedzy technicznej, dlatego jest to typowa robota dla uprawnionego elektryka, a nie zadanie do samodzielnej improwizacji. We wszystkich tych sytuacjach ochrona przed porażeniem jest ważniejsza niż sama funkcjonalność urządzenia.

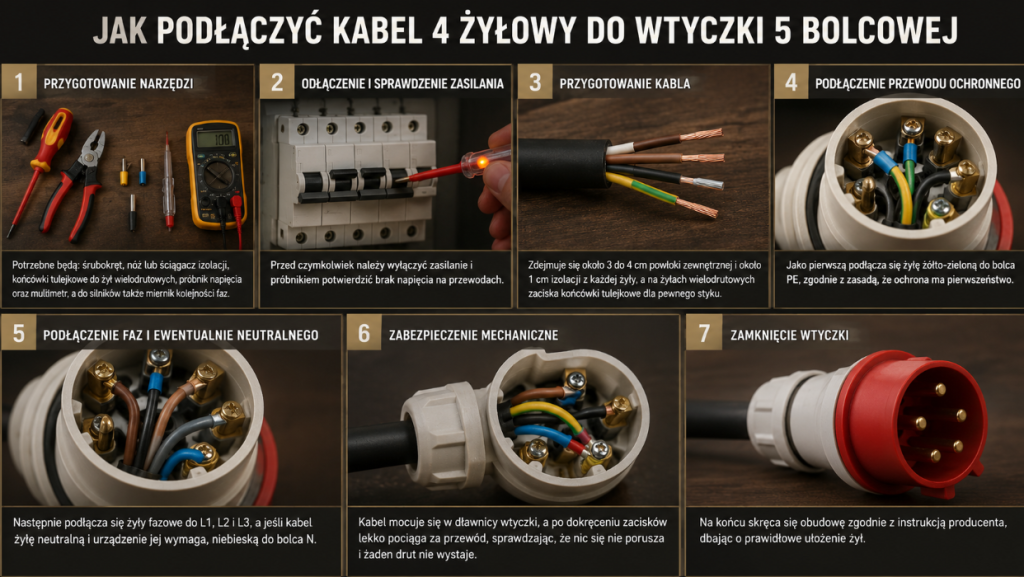

Narzędzia i montaż krok po kroku

Gdy wiadomo już, jaki kabel się ma i według jakiego schematu go podłączyć, można przejść do montażu. Liczy się tu staranność i właściwa kolejność.

1. Przygotowanie narzędzi – potrzebne będą śrubokręt, nóż lub ściągacz izolacji, końcówki tulejkowe do żył wielodrutowych, próbnik napięcia oraz multimetr, a do silników także miernik kolejności faz.
2. Odłączenie i sprawdzenie zasilania – przed czymkolwiek należy wyłączyć zasilanie i próbnikiem potwierdzić brak napięcia na przewodach.
3. Przygotowanie kabla – zdejmuje się około 3 do 4 cm powłoki zewnętrznej i około 1 cm izolacji z każdej żyły, a na żyłach wielodrutowych zaciska końcówki tulejkowe dla pewnego styku.
4. Podłączenie przewodu ochronnego – jako pierwszą podłącza się żyłę żółto-zieloną do bolca PE, zgodnie z zasadą, że ochrona ma pierwszeństwo.
5. Podłączenie faz i ewentualnie neutralnego – następnie podłącza się żyły fazowe do L1, L2 i L3, a jeśli kabel ma żyłę neutralną i urządzenie jej wymaga, niebieską do bolca N.
6. Zabezpieczenie mechaniczne – kabel mocuje się w dławnicy wtyczki, a po dokręceniu zacisków lekko pociąga za przewód, sprawdzając, że nic się nie porusza i żaden drut nie wystaje.
7. Zamknięcie wtyczki – na końcu skręca się obudowę zgodnie z instrukcją producenta, dbając o prawidłowe ułożenie żył.

Pomiary i kolejność faz

Samo skręcenie wtyczki to nie koniec, bo połączenie trzeba jeszcze sprawdzić. Pomiary kontrolne pozwalają wychwycić błędy, zanim zrobią szkodę.

Po bezpiecznym podaniu zasilania multimetrem sprawdza się napięcia, które w układzie trójfazowym powinny wynosić około 400 V między każdą parą faz oraz 0 V między fazą a przewodem ochronnym. Jeśli kabel ma przewód neutralny, między fazą a neutralnym powinno być około 230 V. Osobną kwestią przy silnikach jest kolejność faz, bo błędna sekwencja sprawia, że silnik obraca się w niewłaściwym kierunku. Do jej sprawdzenia służy miernik kolejności faz, a kierunek obrotów koryguje się przez zamianę miejscami dwóch dowolnych przewodów fazowych. Warto też wykonać pomiar rezystancji izolacji, by upewnić się, że nie ma zwarć między żyłami.

Najczęstsze błędy

Większość wypadków przy takich połączeniach wynika z kilku powtarzalnych pomyłek. Ich znajomość pozwala świadomie ich unikać.

Najgroźniejszym błędem jest podłączenie żyły neutralnej do bolca ochronnego albo całkowite pominięcie ochrony, co odbiera instalacji zabezpieczenie przed porażeniem. Częste są też zbyt słabo dokręcone zaciski, które z czasem się grzeją i mogą wywołać pożar, oraz dobór kabla o przekroju nieadekwatnym do obciążenia. Do tego dochodzi zakładanie funkcji żył wyłącznie na podstawie koloru w starych instalacjach, mylenie przewodu fazowego z ochronnym oraz brak końcówek tulejkowych na przewodach wielodrutowych. Każdy z tych pozornych drobiazgów potrafi mieć poważne konsekwencje, dlatego nie ma tu miejsca na pójście na skróty.

Wnioski i pytania

Podłączenie kabla czterożyłowego do wtyczki pięciobolcowej jest możliwe, ale wymaga przede wszystkim ustalenia, jaki kabel trzyma się w ręku. W najczęstszym przypadku, gdy kabel ma trzy fazy i przewód ochronny, żyły fazowe trafiają na L1, L2 i L3, żyła żółto-zielona na PE, a bolec neutralny pozostaje wolny. Gdy kabel ma neutralny zamiast ochronnego, sprawa staje się znacznie poważniejsza i najczęściej powinna trafić w ręce elektryka, bo żyły niebieskiej nigdy nie wolno traktować jak ochronnej. Kluczem są właściwa identyfikacja żył po kolorach, podłączanie ochrony w pierwszej kolejności, pomiary kontrolne oraz pełne bezpieczeństwo pracy przy odłączonym zasilaniu. A ponieważ stawką jest życie, przy jakichkolwiek wątpliwościach jedynym dobrym wyborem jest powierzenie tej pracy osobie z uprawnieniami SEP.
